耐酸磚的使用環境及防護措施

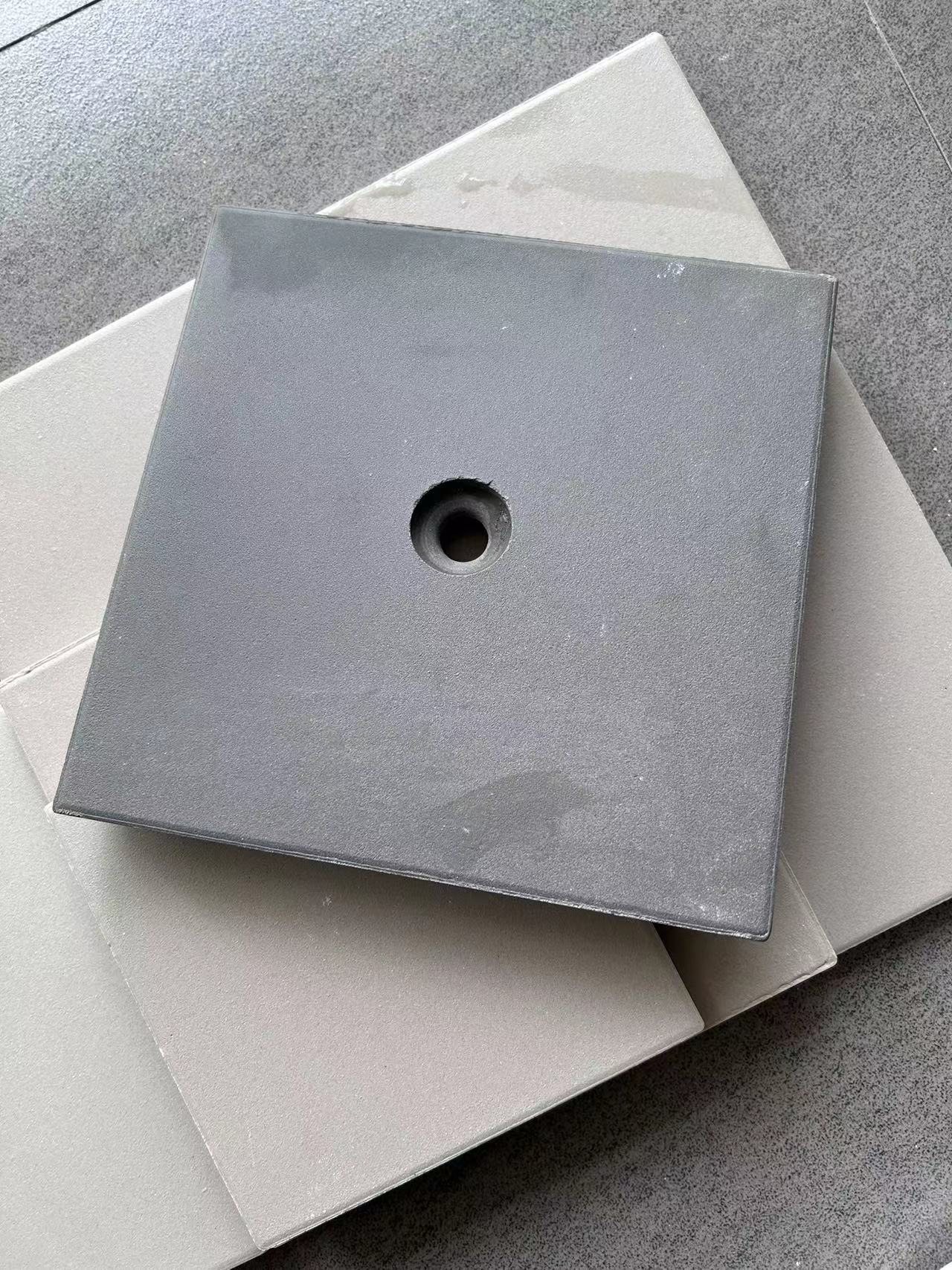

耐酸磚作為一種特殊的功能性建材，其使用需嚴格匹配環境條件，并結合防護措施以延長使用壽命。以下從典型使用場景、環境風險分析及針對性防護方案三個維度展開說明：

一、典型使用環境及風險分析

耐酸磚的核心應用場景為強酸堿腐蝕環境，但不同場景下的腐蝕類型、溫度及物理作用存在差異，需針對性評估風險。

應用場景 環境特征 關鍵風險

化工儲罐/反應池內襯 接觸濃硫酸、鹽酸、氫氟酸等強酸；溫度≤150℃（常溫至中高溫） 酸液滲透腐蝕磚縫、溫度驟變導致磚體開裂、機械磨損

煙氣脫硫塔內壁 含SO?/SO?的濕煙氣環境（pH 1-3）；高溫（80-120℃）、高濕度、高速氣流沖刷 酸性冷凝液腐蝕、氣流沖刷磨損、熱應力開裂

電解槽/電鍍池 強氧化性酸（如鉻酸）、電化學腐蝕環境；電流通過介質加速腐蝕 電化學腐蝕、磚體孔隙率增加導致介質滲透

實驗室臺面/地面 日常酸堿試劑潑濺、低濃度酸霧；間歇性機械沖擊（設備移動） 酸液殘留腐蝕、臺面劃痕或破損

戶外酸堿廢水處理池 紫外線輻射、酸堿交替、溫差變化（-20℃至50℃）；雨水沖刷導致酸液濃度波動 紫外線加速表面老化、凍融循環破壞、酸液濃度波動加劇腐蝕

二、核心防護措施體系

針對上述風險，需從材料選型、施工工藝、環境控制三方面構建防護體系，確保耐酸磚的長期穩定性。

1. 材料選型優化

耐酸等級匹配

根據介質類型選擇對應耐酸等級：

氫氟酸環境：選用含SiC（碳化硅）的耐酸磚（如SiC含量≥15%），因其可抵抗HF腐蝕。

氧化性酸（如濃硝酸）：采用高純度黏土基耐酸磚（SiO?含量≥70%），避免氧化性腐蝕。

高溫環境：選用莫來石質耐酸磚（耐溫≥180℃），抗熱震性優于普通黏土磚。

表面處理增強

釉面磚：用于實驗室臺面等低磨損場景，釉層可隔絕酸液滲透。

憎水涂層：戶外廢水池表面涂覆含氟聚合物（如PVDF），降低酸液附著率。

磚縫密封強化

使用柔性耐酸膠泥（如呋喃樹脂基）替代普通水泥砂漿，其耐酸性和抗開裂性能提升3倍以上。

2. 施工工藝控制

基層處理

混凝土基層需達到C30強度，表面粗糙度Ra≥3.2μm，確保磚體粘結力。

涂刷環氧樹脂底涂（厚度0.2-0.3mm），封閉基層毛細孔，防止酸液滲透。

磚體鋪貼

錯縫鋪貼：相鄰磚縫錯開≥1/3磚長，避免形成腐蝕通道。

加壓固化：鋪貼后用橡膠錘輕壓，并靜置24小時以上，確保膠泥充分固化。

特殊部位處理

轉角/陰陽角：采用預制弧形磚或R≥50mm的倒角處理，減少應力集中。

伸縮縫設置：每10m2設置一道20mm寬伸縮縫，填充彈性耐酸填料（如硅酮密封膠）。

3. 環境控制與維護

溫度/濕度管理

脫硫塔：通過噴淋降溫系統控制煙氣溫度≤100℃，減少酸性冷凝液生成。

北方戶外池：冬季采用電伴熱帶維持池體溫度≥5℃，避免凍融破壞。

酸液濃度監控

安裝pH傳感器實時監測介質濃度，濃度波動超過±5%時及時補液或中和。

定期維護

目視檢查：每月檢查磚面是否出現粉化、裂紋或鼓包。

電位檢測：電解槽每季度進行一次電位差測量，評估電化學腐蝕風險。

修復方案：

局部破損：鏟除損壞區域至基層，重新鋪貼耐酸磚并涂覆防護層。

整體老化：對大面積腐蝕區域，可采用耐酸樹脂噴涂（厚度2-3mm）進行覆蓋修復。

三、特殊場景防護案例

案例1：化工儲罐內襯防護

風險：濃硫酸（98%）在高溫（80℃）下滲透性強，易腐蝕磚縫。

方案：

基層涂刷乙烯基酯樹脂底涂（厚度0.3mm）。

鋪貼含SiC耐酸磚，磚縫填充呋喃樹脂膠泥。

完工后整體涂刷玻璃鱗片膠泥（厚度1.5mm），形成雙重屏障。

效果：使用壽命從傳統工藝的3年延長至8年以上。

案例2：戶外酸堿廢水池防護

風險：紫外線加速釉面老化，酸液濃度波動導致腐蝕加劇。

方案：

選用無釉耐酸磚（避免釉面開裂），表面涂覆含UV吸收劑的聚氨酯涂層。

池體頂部設置可伸縮遮陽棚，減少紫外線直射時間。

安裝自動補液系統，維持pH值穩定在3-4。

效果：表面老化速度降低60%，維護周期從每年1次延長至3年1次。

四、關鍵結論與建議

1.環境適配性原則：耐酸磚的防護需結合介質類型、溫度、機械作用及環境因素綜合設計，無通用方案。

2.材料-工藝協同：高腐蝕環境需選用特種耐酸磚（如含SiC）并配套柔性膠泥，普通黏土磚僅適用于低濃度酸堿場景。

3.主動維護優先：通過pH監控、電位檢測等手段實現預防性維護，避免突發腐蝕事故。

4.成本效益平衡：在滿足功能需求的前提下，優先選擇成熟工藝+局部強化方案（如關鍵部位采用特種磚），而非全區域高配。

通過上述措施，耐酸磚的使用壽命可延長至10年以上，顯著降低全生命周期成本。
