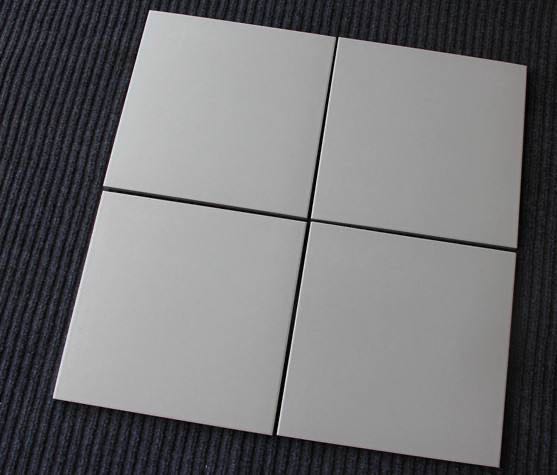

耐酸磚的吸水率與其質量之間的關系并非簡單的正比或反比，而是一個需要綜合評估的復雜問題。以下從材料特性、性能影響、標準規范及實際應用四方面展開分析：
一、吸水率與材料特性的關聯
吸水率反映磚體孔隙率，直接影響抗滲透性。
1.低吸水率（≤0.5%）：材料致密，孔隙少，水分和酸性介質難以滲入。
2.高吸水率（接近2.0%）：孔隙較多，結構相對疏松，滲透風險增加。
二、吸水率對性能的影響
1.耐腐蝕性
低吸水率磚體因孔隙少，酸性液體（如硫酸、鹽酸）難以通過水分滲透侵蝕內部晶體結構，耐腐蝕性更優。實驗表明，吸水率每降低1%，耐酸腐蝕壽命可延長8-12個月。
2.物理穩定性
高吸水率磚體在溫度變化時易因水分膨脹導致開裂，而低吸水率磚體尺寸穩定性提高30%以上。
3.使用壽命與維護成本
低吸水率磚體因內部結構受保護，使用壽命可延長3-5年，且清潔頻率降低40%。
三、吸水率標準與規范
1.國家標準：GB/T 5072-2017規定耐酸磚吸水率≤2.0%，優異品可控制在0.5%以下。
2.行業標準：化工領域要求吸水率≤1.0%，以確保長期接觸強酸時的穩定性。
四、吸水率與質量的辯證關系
1.吸水率并非單一指標
需結合耐酸度（≥99.8%）、抗壓強度（≥39.2MPa）、耐磨性（莫氏硬度≥6）等綜合評估。例如：
1）吸水率0.3%但抗壓強度僅30MPa的磚體，在重載場景下易碎裂。
2）吸水率1.5%但含二氧化硅85%的磚體，在常溫酸液中仍表現優異。
2.場景化選擇建議
| 使用場景 | 推薦吸水率 | 理由 |
| 化工反應釜內襯 | ≤0.5% | 抵御高溫濃酸，防止滲透 |
| 實驗室臺面 | ≤1.0% | 平衡成本與耐腐蝕需求 |
| 食品加工廠地面 | ≤1.5% | 耐受果酸及清潔液，兼顧防滑性 |
五、質量判斷的綜合維度
1.制造工藝：高溫燒結（≥1300℃）促進多鋁紅柱石形成，提升致密性。
2.原料配比：二氧化硅含量>70%，氧化鋁<25%，避免高溫下玻璃相過多。
3.檢測手段：通過24小時5%硫酸浸泡試驗，質量損失率<0.1%為優等品。
六、結論
吸水率是評估耐酸磚質量的重要指標，但并非單一標準。優異耐酸磚需在低吸水率（≤0.5%-1.0%）基礎上，兼具高耐酸度、抗壓強度和化學穩定性。選擇時應根據具體工況（酸液濃度、溫度、荷載）綜合決策，而非單純追求吸水率極限。
