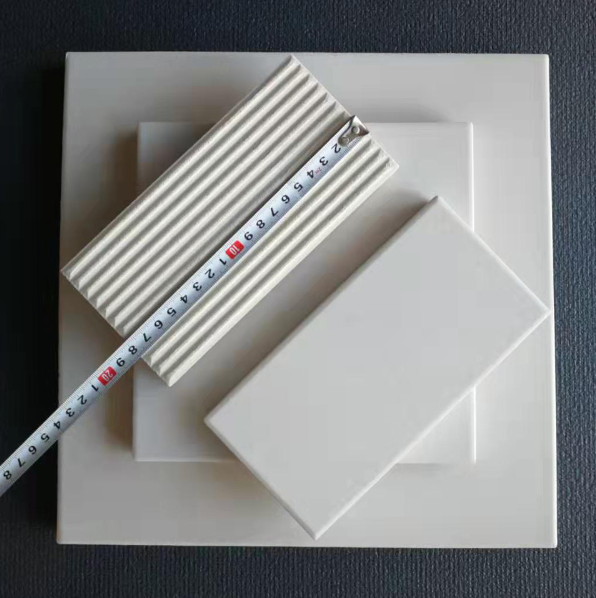

耐酸磚的耐酸度是評估其性能的重要指標之一，其標準一般應達到99.7%~99.8%才能使用。以下是對耐酸磚耐酸度標準的詳細解釋：
一、耐酸度測試方法
根據國家標準GB/T8488-2008中的明確規定，耐酸磚的耐酸度測試方法具體為：
1.取彎曲強度試驗后的碎塊或從檢驗用磚上取約200g碎塊（如果耐酸磚是帶釉的，則需要除去表面的噴釉層），然后將其粉碎并篩取粒度為0.25mm~0.5mm的顆粒約20g作為試樣。
2.測試前，需用蒸餾水清洗試樣表面附著的粉塵，再用無水乙醇洗凈，放入110℃±5℃的電熱干燥箱中烘干至恒重，再放入干燥器中冷卻備用。
3.從干燥器中取約10g干燥試樣，放入規格為300ml預先恒重的錐形瓶中。
4.加入重量百分比均為10%的硫酸、鹽酸和硝酸的等體積混合溶液100ml，輕輕搖勻后接好回流冷凝器。
5.在90℃±1℃水浴鍋中加熱5小時，加熱至2.5小時時將錐形瓶搖晃一次。
6.取出錐形瓶，加入適量蒸餾水，靜置冷卻15分鐘，傾出瓶中上層酸溶液。
7.再用蒸餾水以傾析法反復洗滌至完全沒有酸性反應為止，再用無水乙醇洗凈。
8.放入110℃±5℃電熱干燥箱中烘干至恒重，稱量腐蝕后的試樣質量，精確至0.1mg。
9.需要注意的是，耐酸度標準中的99.7%99.8%并非指純度為99.7%99.8%的濃酸或濃堿環境，而是根據上述特定的測試方法得出的結果。
二、耐酸磚的其他性能指標
除了耐酸度外，耐酸磚還需要滿足以下性能指標：
1.吸水率：耐酸磚的吸水率標準一般為0.5%~2.0%，但也有說法認為其吸水率應更低，如Z-1等級的耐酸磚吸水率應≤0.2%。吸水率越低，耐酸磚的抗滲透性能越好，耐酸度也相應提高。
2.彎曲強度：耐酸磚的彎曲強度標準通常為39.2MPa，但高等級如Z-1等級的耐酸磚彎曲強度應≥58.8MPa。彎曲強度越高，耐酸磚的承載能力越強，越能抵抗外界的壓力和沖擊。
3.熱穩定性：耐酸磚應具備良好的熱穩定性，能夠在一定溫度范圍內經受急冷急熱的考驗而不產生裂紋或剝落。例如，有的產品能在100度循環下不出現裂紋，而有的則能在更高的溫差范圍內保持不裂。
4.耐磨率：耐酸磚的耐磨率也是衡量其性能的重要指標之一，一般要求較低，以確保在使用過程中能夠保持較好的表面狀態。
三、耐酸磚的等級劃分
耐酸磚的主要等級是根據其物理化學性能來區分的，不同等級的耐酸磚在耐酸度以及其他性能指標上有所不同。例如：
1.Z-1等級：吸水率≤0.2%，彎曲強度≥58.8MPa，耐酸度≥99.8%，耐急冷急熱性為溫差100℃。
2.Z-2等級：吸水率≤0.5%，彎曲強度≥39.2MPa，耐酸度≥99.8%，耐急冷急熱性為溫差100℃。
3.Z-3等級：吸水率≤2.0%，彎曲強度≥29.4MPa，耐酸度≥99.8%，耐急冷急熱性為溫差130℃。
4.Z-4等級：吸水率≤4.0%，彎曲強度≥19.6MPa，耐酸度≥99.7%，耐急冷急熱性為溫差150℃。
綜上所述，耐酸磚的耐酸度標準是其能夠使用的基本條件之一，但同時還需考慮其吸水率、彎曲強度、熱穩定性和耐磨率等多個方面的性能指標。在選擇和使用耐酸磚時，應根據具體需求和實際情況進行綜合考慮，并嚴格按照相關標準和規范進行測試和評估。
