《KP1》耐酸耐熱膠泥是以硅酸鉀為粘結劑，高分子縮合磷酸鋁為固化劑，鋁硅酸鹽為耐腐蝕填料組成的新型無機黏合劑。它與以硅酸鈉為粘結劑，氟硅酸鈉為固化劑的普通水玻璃膠泥相比，抗滲透性，耐熱性，耐水性等方面顯示出突出的優點。特點： 1、《KP1》膠泥具有較高的機械強度，粘接力強，抗滲性好。 2、《KP1》膠泥對多種化學介質如(氫氟酸除外)氧化性酸有機酸和各種有機溶劑有較好的耐蝕性。 3、《KP1》膠泥采用了非囪素型無固化劑，對施工操作人員，對所接觸的介質無害作用，對所襯砌設備無腐蝕性。 4、《KP1》膠泥可在室溫施工，常溫固化，高溫使用，施工簡單，使用方便，貯存期長，易于運輸。 5、《KP1》膠泥具有良好的耐熱性，在某些介質中可使用300℃。

       耐酸陶瓷應用于石油、化工、冶金、電力、化纖、造紙、制藥、化肥、食品、乳業、電鍍室、塔、池灌、槽等防腐工程。地下污水道和露天地面等工作場地。       防腐、耐壓、耐磨、易清洗、耐酸堿于一體。

　　熱固性樹脂需加入稀釋劑來降低它的粘度而便于進一步加工，這些稀釋劑實際上都是比樹脂便宜的有機溶劑，因此也起降低加工成本的致廉作用。例如，環氧樹脂常加的非活性稀釋劑有丙酮、甲乙酮、環己酮、苯、甲苯、二甲苯、正丁醇、苯乙烯等。對熱塑性樹脂來說，加入溶劑的目的主要是工藝上的要求，因溶劑的加入可作為降低聚合物粘度的臨時措施，以便把聚合物加工成制品——如合適的溶劑可以溶接聚合物而起粘合作用、聚合物的溶液可作涂料用、濕法紡絲也要加入溶劑才行。　　但聚合物的溶解特性與小分子化合物有很大差別：蔗糖這類低分子量結晶物存在一個溶解極限——以每升溶劑中的可溶蔗糖克數表示；但對無定型聚合物而言，它的溶解性通常不存在極限，即它可與溶劑以任何比例相溶。　　聚合物溶解的實質可理解為聚合物分子鏈段間由熱運動所致的“孔隙”立即為更易活動的溶劑分子所占據，這個過程能繼續到所有的聚合物分子被相互間隔而成為“溶液”。溶解聚合物的過程也可看成是一種受控的擴散過程，有時認定性的概念看可以說是聚合物溶解了溶劑而不是相反。　　如果聚合物分子是交聯的，則鏈段的運動受到影響，一種輕度交聯的聚合物會溶脹或稍溶于溶劑，直到滲透力或擴散力為聚合物伸展著的分子的彈性收縮力所平衡，但它不會溶解成為一種易動的溶液。高度交聯的聚合物不會發生鏈段運動，也不會吸收這種液體，故不可能溶脹或部分溶解。對可溶聚合物通常存在臨界的溶解溫度，低于該溫度體系被分隔成兩相：不溶性的溶脹聚合物和幾乎是純的溶劑。　　聚合物溶劑中常可加入多量的非溶劑而不沉淀出聚合物。事頭上加入這些非溶劑可改善溶解性，它們常被稱為潛溶劑。往往存在這樣的情況：二種非溶劑的混合物卻是某聚合物的良溶劑，如硝酸纖維素的溶劑是醚—醇混合物，而相反的情況也存在，如醋酸纖維可分別溶解于苯胺或強酸，但不溶于它們的混合物。

　　1 、發電行業:卸煤溝、煤斗、儲煤倉、干煤柵、翻車機、撈渣機、水處理等。　　2 、化工行業:防腐蝕地面、泵基礎等。　　3 、煤炭行業:矸石倉、介質桶、刮板機、斗提機、溜槽、篩下漏斗等內的耐磨襯板。　　4 、鋼鐵行業:高爐混料倉、燒結料倉、給料機、制球機等。

　　1 、高耐磨、耐腐蝕、耐沖擊　　2 、板材薄、面平整、規格大　　3 、綠色環保、無放射污染 、亮度高　　4 、現場切割、施工方便　　5 、摩擦系數低：越使用表面越光滑，不膨倉，不掛料　　微晶板厚度從12至20mm，多數情況下只需使用14mm左右厚度即可滿足實際需要，重量僅為鋼鐵的1/3，故可以相對增加倉體的內部容積、減輕設備及倉體的負重。

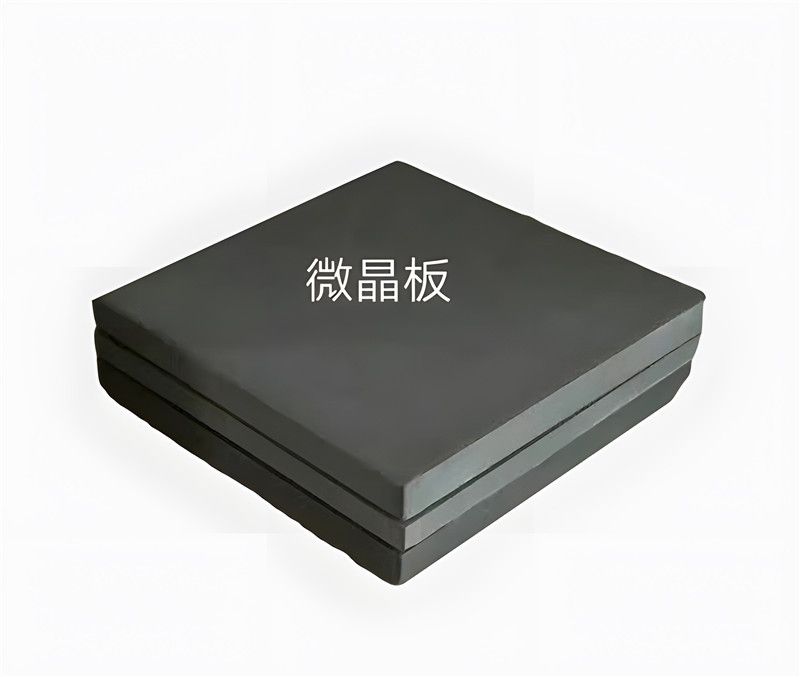

　　微晶板產品就是以各種礦物或礦渣為主要原料，經熔化、壓延成型、晶化、退火而成的一種高強度、高耐磨、耐腐蝕的新型防護材料和建筑裝飾板材。　　微晶板材的耐磨性比錳鋼高7－8倍，比鑄鐵高15－20倍，耐酸堿性能比不銹鋼和橡膠高15－25倍，可大量替代鑄鐵、鑄石、高分子密度板、耐酸磚、花崗巖、大理石等，應用于造紙、煤炭、鋼鐵、電力、化工、有色冶金等行業的料倉、漏斗、溜槽、刮板機、表面處理等部位。

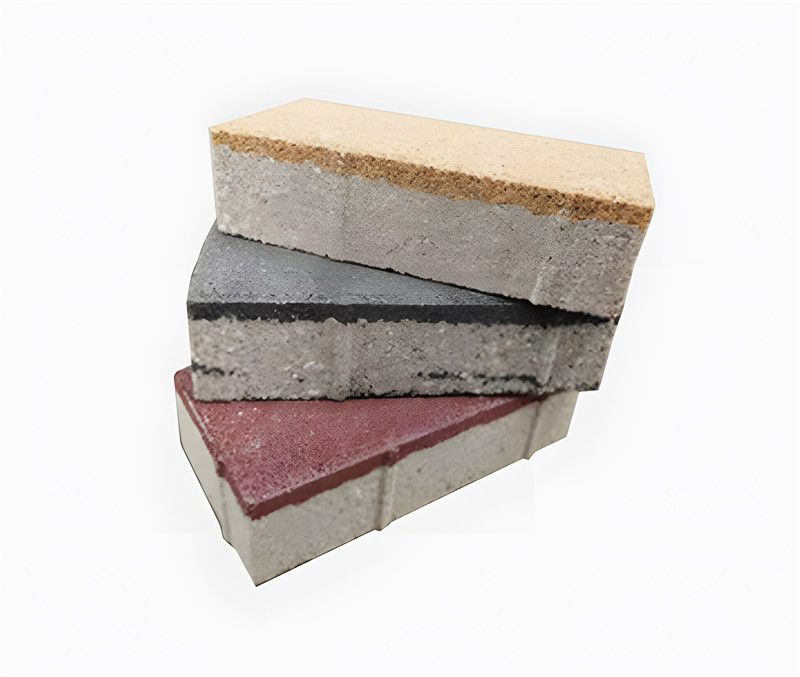

　　1、自然降水能夠迅速透過地表，適時補充地下水資源。　　2、透氣透水性好，發揮土壤調節城市的溫度和濕度的優勢，維護城市地表生態平衡。　　3、雨天路面無積水，改善車輛行駛及行人的安全性與舒適性。　　4、吸收車輛行駛所產生的噪音，創造安靜舒適的交通環境。　　5、經高壓而成，抗壓、抗折強度均高于建材行業鋪設材料標準。　　6、色彩豐富耐久，可鋪設出格調高雅的城市景觀道路。　　7、吸收粉塵。　　滲水磚之塑模彩磚：具有高強度、高質感、抗耐磨、不褪色等特點　　如：1、 美觀:面層好看,通體著色,毛面顆粒均勻、亞光、柔和、色澤自然。質感好,顏料采用進口顏料,耐 候時間長,難退色。顏色豐富,比傳統使用的灰色、紅色要自然,用于改善各條道路的景觀有多方面的選擇。 2、 強度高、抗折性好: 表面耐磨，使用壽命長，整體為通體色，主要原材料有以沙、礦碴、粉煤灰等環保材料，防滑透水，減少水份流失，有利于周邊植被生長，并且保持散熱及濕度呼吸功能。　　3、 平整：線條比較好看，缺邊缺角比較少，磚與磚之間排列整齊大方，縫隙較小，很少出現高低不平，單塊松動和斷裂現象。　　滲水磚之路側石　　優點：1.色彩花紋仿真性能強，顏色均勻統一。路側石的主要原材料天然大理石碎料含量達到92%以上，既保留了天然石典雅的特性， 又具有色澤艷麗、顏色均勻、光潔度高、透氣性好等特點，故其質感和裝飾效果完全可與天然大理石和天然花崗石媲美;又由于該產品避免天然石材存在色差的致命缺陷，故特別適用于大面積裝飾。　　2.強度高。路側石完全消除了天然石材本身所帶有的裂隙、暗裂等缺陷，故可加工成薄形板材( δ-12mm)，產品具有厚度小、重量輕、不易碎、施工方便等特點，可直接用聚醋砂漿或107膠水泥凈漿進行粘貼施工。　　3.抗壓抗磨、耐老化　　4. 路側石是用人工方法制造的具有天然石材花紋和質感的合成石，其花紋圖案可以人為控制，外觀可仿大理石、花崗石等，具有品種繁多、色彩艷麗、尺寸精確、韌性好、光潔度高、質量輕、強度高、耐污染、耐腐蝕、便于施工等優點，　　滲水磚之圍樹石 ：圖案豐富，有仿真石圍欄、仿花崗巖圍欄、仿漢白玉圍欄、彩紋雕花圍欄等。　　圍樹石優點：堅固耐用，重量輕，強度高，運輸方便，產品均通過國家權威檢測；安裝方便，無縫拼接，配套分隔柱、柱燈、底坐，壓線，豪華氣派；耐酸堿、抗老化，耐候性、抗剝落性均達到天然石材和水泥混凝土的標準，使用壽命長，不需要按時維護；不怕風吹日曬，不生銹，堅固耐用，沒有任何污染。　　滲水磚之盲道石： 主要用于引導盲人行走。導盲磚產品規格品種多樣,顏色豐富,強度高,透水性優良,耐磨性好。　　透水路面磚是一種新型的高滲透性路面材料，由一定級配的集料、水泥、特種膠結劑和水等經特殊工藝和專用設備制成。與普通混凝土路面磚相比，特點是透水系數大。　　下雨時，雨水能及時通過路面磚滲入地下，或者儲存于路面磚的空隙中，減少路面積水。混凝土路面透水磚可廣泛用于庭院、公園、廣場、園林、工廠區域、停車場、樹坑、花房、人行步道及輕量交通公路等路面的鋪設。混凝土路面透水磚既可以美化環境，又可以防止寶貴水資源的流失，具有良好的社會、環境和生態效應。混凝土路面透水磚的開發應用受到了國家有關部門和社會各界的高度重視和歡迎。

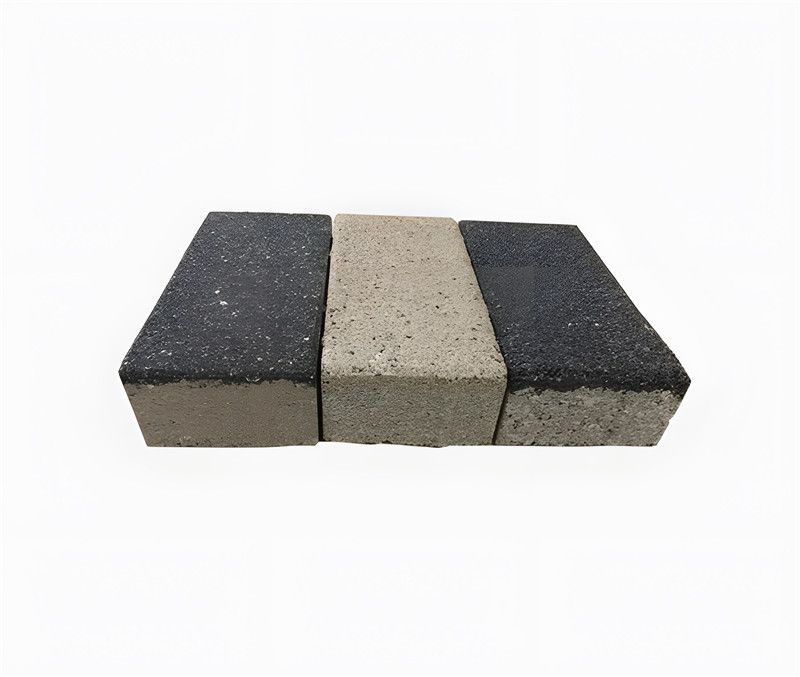

　　滲水磚：也叫透水磚、荷蘭磚等，屬于綠色環保新型建材，原材料多采用水泥、砂、礦渣、粉煤灰等環保材料為主高壓成形，不可為高溫燒制；整磚為一次性壓縮而成，不得分層壓制，形成上下一致不分層的同質磚。表面無龜裂、脫層現象；耐磨性好，擠壓后不出現表面脫落，適合更高的負重使用環境；透水性好、防滑功能強；色澤自然、持久。使用壽命長；外表光滑，邊角清晰，線條整齊；抗凍性能和抗鹽堿性高；不易破裂，抗壓抗折強度高于同類產品，行車安全；維護成本低，易于更換，便于路面下管線埋設；顏色形狀多樣，與四周環境相映襯，自然美觀。

　　（1）基層處理：襯瓷板磚施工中金屬表面處理極為重要，直接影響襯膠質量。采用噴砂除銹應控制指標如下：噴射角度：30—70度,噴射空氣壓力: 不低于0.5MPa;等級要求達到Sa2.5級,表面無任何可見殘留物,呈現均勻的金屬本色。　　（2） 涂底涂料：噴砂后用汽油等溶劑清洗油污，為了使金屬表面不再生銹，應立即涂上一道環氧底漆，涂刷要均勻，不允許漏刷。涂過底涂料后要停8個小時，以使溶劑充分揮發，完全固化為止(設備內表面應光滑、平整、不允許有褶皺)；涂刷環氧底漆12小時以后，涂刷一遍酚醛FRP隔離層，固化8小時；涂刷第二遍酚醛FRP隔離層，固化8小時。　　（3）瓷板磚施工　　1） 硅質耐酸膠泥的配置：硅質耐酸膠泥的配比為水玻璃比粉料1：2.5, 將水玻璃與粉料按比例攪拌均勻，調成硅質耐酸膠泥。　　2）將瓷板磚在襯里表面進行預先排列，有不合適時應先進行改磚。　　3）用配置好的硅質耐酸膠泥進行打底，然后用膠泥襯B型（雙溝），瓷板一層，擠縫法施工，縫寬約為3mm，固化12小時。　　4 ）用配置好的硅質耐酸膠泥襯A型（單溝）瓷板一層，擠縫2-3mm，固化12小時。　　（4） 酸化處理：在溫室干燥2-3天后，用38%硫酸進行酸化處理3次，每次應用干布擦凈白色析出物后，才能刷酸處理。

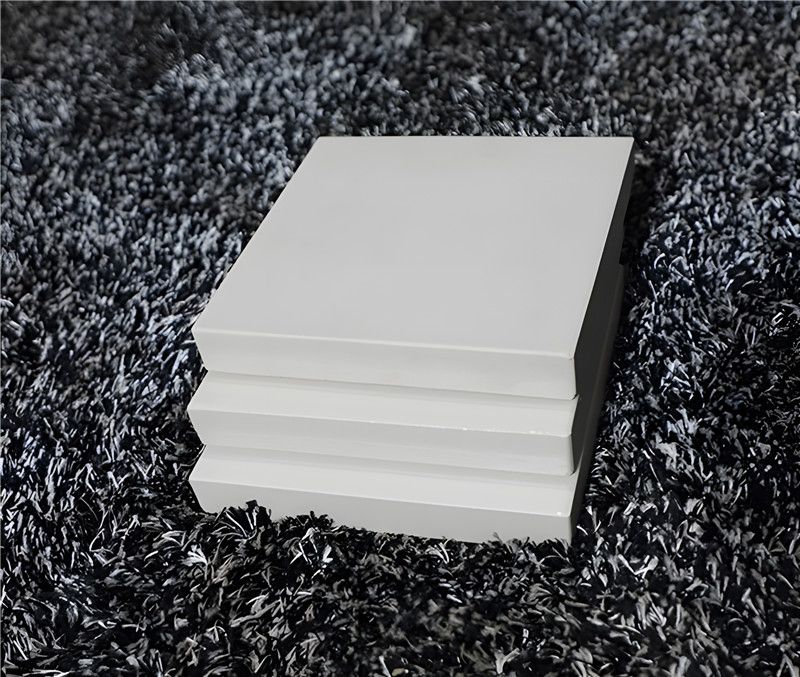

　　耐酸瓷磚的主要成分是二氧化硅,它在高溫焙燒下形成大量的多鋁紅柱石,這是一種耐酸性能很高的物質.由于耐酸磚結構緊密,吸水率小,所以在常溫下也可耐任何濃度的堿性介質,但不耐溫度高的熔融堿.耐酸磚含有二氧化硅70%以上,經燒結而成,在化學工業中多應用于砌酸溝、酸井、貯酸庫及載酸大的受沖擊地面。　　耐酸瓷磚主要成分是石英、長石、粘土，將這幾種物質經過高溫氧化分解所制成的耐腐蝕材料，就具有耐酸堿度高，吸水率低，在常溫下不易氧化得特質，另外他們所形成的耐酸瓷磚還不容易被介質污染等，除氫氟酸及熱磷酸外，對在常溫下的任何濃度的堿類，都具有抗腐蝕性。這種瓷磚常被用于酸性含量過高的地方，并在地下污水道和露天地面等工作地都可發揮其耐腐蝕力。　　耐酸瓷磚　　耐酸瓷磚　　1、一般環氧樹脂，耐酸膠泥、耐酸水泥鋪貼，鋪貼時可根據上述生產廠家產品使用說明書進行施工；　　2、用草酸清洗混凝土表面，達到酸堿中和；　　3、工業瓷耐酸磚，間縫寬度約8--10mm，間縫深度與磚厚相平為宜，以防泄露； 鋪貼完畢后應用槽酸沖刷表面，以助于更加牢固。　　4、該產品廣泛應用于石油、化工、冶金、電力、化纖、造紙、制藥、化肥、食品、乳業、果汁、電鍍室以及塔、池、罐、槽等防腐工程，并在地下污水道和露天地面等工作地都可發揮其耐腐蝕力

　　膠泥可用于各種濃度的硫酸、鹽酸、硝酸、磷酸、鉻酸、次氯酸、　　氯磺酸、甲酸、草酸、醋酸等酸類，各類有機溶劑、各類酸性鹽類、氯氣、雙氧水等氧化性介質，以及上述各類介質的混合物中。

　　1.膠泥是以硅酸鉀為粘接劑，無機分子材料為固化劑，硅鋁酸鹽為耐酸填料多組份組成的具有予應力很強的新型防腐材料。　　2.膠泥具有較高的機械強度和優越的粘接性能，特別在砌筑花崗巖塊材、耐酸瓷磚、瓷板與水泥的粘接力大于母體。　　3.耐酸耐熱材料在各種濃度的有機酸、無機酸中性能穩定，特別是在稀酸、工業水、中性水溶液中不產生結晶鹽，并具有較高的抗滲性。　　4.耐熱性能好，在鈦白粉回轉窯中襯里，使用溫度高達900℃—1000℃。　　5.膠泥采用無毒固化劑，對操作施工人員無毒害，經醫藥衛生部門鑒定，可用于食品、醫藥等設備防腐工程中。　　6.耐酸耐熱材料與有機膠泥相比，價格低廉。它除具有有機膠泥耐腐蝕的同等性能，還具有耐強氧化介質腐蝕的獨特性能。　　7.室溫固化，施工簡單，使用方便，易于運輸，防潮貯存。
